求助人网的电工大神们，插座没电应该怎么接

似是星辰非昨夜 · 发表于 2019-4-20 10:25

马上注册，结交更多好友，享用更多功能，让你轻松玩转人网

您需要登录才可以下载或查看，没有账号？免费注册

x

求助大神们。红色火线，蓝色的是地线，绿色是零线。一开五孔的插座，开关控制插座。这么接上之后插座没电？请问是哪里错了？应该怎么接

825362649 · 发表于 2019-4-20 11:08

你没接短路就是幸运了。。。

825362649 · 发表于 2019-4-20 11:10

零线进插座接线柱。。火线进开关中间接线柱。。然后开关两边的接线柱随便一个接到插座的另一个接线柱。。。

似是星辰非昨夜 · 发表于 2019-4-20 11:13

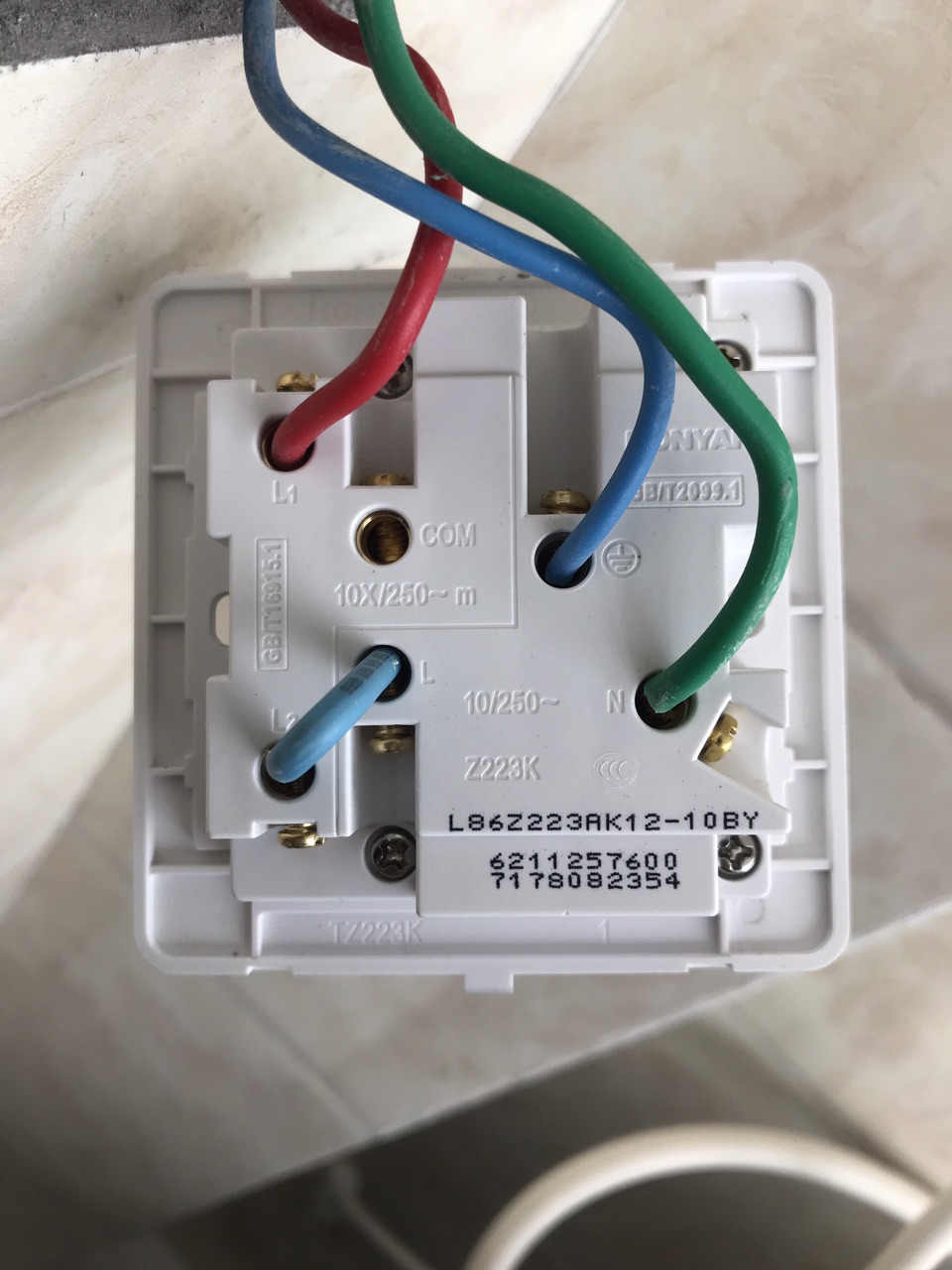

补上图片

大漠孤烟120798 · 发表于 2019-4-20 11:37

看来开关上符号你不明白，L:是火线进；
                                    L1:火线出
                                    L2:火线出
                                    N:是零线
                                    三横一竖：是地线
明白了这些，你就不会错了

825362649 · 发表于 2019-4-20 11:41

似是星辰非昨夜发表于 2019-4-20 11:13
补上图片

这个图不对。。。。

傍晚的雨 · 发表于 2019-4-20 11:58

红线接com，另用一根线接L1到L就行了

似是星辰非昨夜 · 发表于 2019-4-20 11:59

大漠孤烟120798 发表于 2019-4-20 11:37
看来开关上符号你不明白，L:是火线进；
L1:火线出
...

请教火线三个孔怎么接

似是星辰非昨夜 · 发表于 2019-4-20 11:59

825362649 发表于 2019-4-20 11:41
这个图不对。。。。

应该怎么接呢

为你写诗！ · 发表于 2019-4-20 12:22

L2空着不用接，L接火线，并一根到L1

似是星辰非昨夜 · 发表于 2019-4-20 12:57

傍晚的雨发表于 2019-4-20 11:58
红线接com，另用一根线接L1到L就行了

搞定，谢谢大神

大漠孤烟120798 · 发表于 2019-4-20 16:24

似是星辰非昨夜发表于 2019-4-20 11:59
请教火线三个孔怎么接

火线L1、L2\......,有的不用接，看需要，你的火线出并一组，用L1
